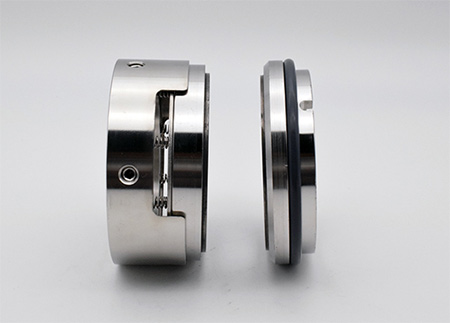

H7N系列機械密封應用廣泛，互換性強，結構緊湊，靜環采用浮動式，安裝方便，推環由傳動塔子卡主，防止彈簧脫落。性能可靠，廣泛應用于石油化工泵。該系列的機械密封一般在壓力不高的工況使用。H7N系列機械密封的彈性補償原件是波形彈簧，具有軸向尺寸短、抗堵塞能力強、抗彈力失效等優點。一般適用于含固體顆粒的工況。H74系列機械密封的彈性補償原件是小彈簧，彈力源側是由多顆小彈簧共同施加壓力，它的好處是密封面受力均勻。H7F和H74F系列機械密封中的F是指彈簧座外圓加工有螺旋槽結構，其作用是利用泵送螺旋效應加速液體的流動，從而減少物料堆積，也有利于密封的快速冷卻反正密封面過早燒掉。M7S2和M74S2系列機械密封的驅動方式深依靠鍵傳動，在軸徑大于100mm以上的均可采用鍵傳動，其作用就是傳動更可靠。H75系列機械密封等同于H74機械密封，這種結構適用于軸向竄動量較大的場合。H76系列機械密封深單彈簧結構，適用于軸向竄動量更大的場合。

工作參數

規 格：14~200MM
壓 力：≤6Mpa
溫 度：-50-220℃
線 速 度：≤20m/s
軸向竄動量：±0.5mm

材料組合

密封端面：石墨、碳化硅、碳化鎢、氧化鋁
輔助密封：丁腈膠、氟橡膠、乙丙膠、硅橡膠、PTFE
金屬構件：不銹鋼、SUS304、SUS316L

產品說明

單端面
平衡型
任意旋轉
符合EN12756(DIN24960)標準

     任何一件產品在研發以及設計時，我們都遵循安裝尺寸標準化原則。即此型號機械密封的安裝尺是符合國際、國內的（API610、API682、DIN24960、ISO3069、GB6556）。
